Category: PCB MACHINES

Technical Data  Cathod swing angle:  15     15 times/min  Filter  3~5 tanks times/hour  Temperature tolerance  ±1℃ Min hole diameter:   Φ2.20 Copper and Tin plating line main technical parameter. Features: Adopted PLC and touch screen control system.The oscillatory angle of cathode is 15º and the chemical tanks configurate  with motor vibrator and pneumatic vibrator alternatively,that is improved the hole of PCB in plating process. Imported brake deceleration motor for driving transmission,operation is smooth and reliable. The de-smear tank with regeneration system that can increase efficiency and reduced the cost. The concentration of air exhaust and drainage, make appearance more clean and easy to installation. Appearance is adopt pp materials ,have good weather-resist and water resist

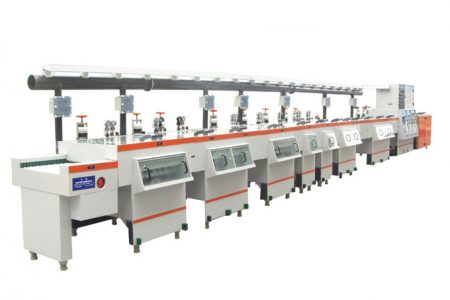

Technical Data   Dimension:  7820mm×2300mm×2000mm   Working height   900mm  Working width:  650mm  Wheelbase:  28mm  35mm  48mm  70mm   Working speed:  0.5~3.0m/min  Supply voltage:   Three phase four wire,380V/50Hz  Total power:   42KW   Max work piece:   610mm×460mm   Min work piece:  150mm×150mm  Working thickness:  0.4～3.0mm  Water consumption:   24～36 L/min Working process: Feed → Chemical washing → Recycle water washing1,2 → Urban water washing → Mico etching → Pump water washing →  Acid washing → Recycle water washing3,4 → DI water washing → Blot up → Drying → OSP → Drying → Recycle water  washing 5,6,7 →DI water washing →Blot up →Cool drying  →Hot drying →Discharge Application: This production line is the best choice to replacement of hot air leveling technology. It is used for many kinds of series  potions formula, such as WPF106, 207, 19, 21, TR108, 206 and so on. Copper surface can form a protective film  uniformly , that it has excellent inoxidizability and weldability. So this equipment is named a new generation products  and mainly used in PCB industry.

Technical Data   Dimension:  7820mm×2300mm×2000mm   Working height   900mm  Working width:  650mm  Wheelbase:  28mm  35mm  48mm  70mm   Working speed:  0.5~3.0m/min  Supply voltage:   Three phase four wire,380V/50Hz  Total power:   42KW   Max work piece:   610mm×460mm   Min work piece:  150mm×150mm  Working thickness:  0.4～3.0mm  Water consumption:   24～36 L/min Working process: Feeding → Stripping → Recycle water washing  1,2,3 → Running water washing → Blot up →  Cool drying → Hot drying → Discharge

Technical Data   Dimension:  6446mm×1600mm×2000mm   Working height   900mm  Working width:  640mm  Wheelbase:  28mm  35mm  48mm  70mm   Working speed:  2m/min  Supply voltage:   Three phase four wire,380V/50Hz  Total power:   22KW   Max work piece:   610mm×460mm   Min work piece:  80mm×60mm  Working thickness:  0.2～3.2mm  Water consumption:   8～12 L/min Working process: Feeding → Recycle water washing1,2 → Hot water  washing → Brush washing → Recycle water washing3  → High pressure water washing → Urban water washing  → Blot up → Cool drying → Hot drying → Discharge  Features: 1.Adopted Φ 30 mm Wheel, 28 mm the wheelbase, cross transfer to each other, especially used in thin, small board of PCB 2.Special design for graze and high pressure water washing, truly achieved multi-usage. 3.transmission gear adopted EPDM materials with good abrasion resistance, transmit smooth and reliable. 4.The frequency conversion motor transmission form Taiwan, the speed can be adjustable. 5.Special design of air exhaust and drainage, make appearance more clean and easy to installation. 6.The control cabinet was above on the machine, make its maintenance more convenience and the wire more security.

Technical Data   Dimension:  2310mm×2150mm×2000mm   Working height   800mm  Working width:  1000mm  Wheelbase:  60mm    Working speed:  0.1~6.0m/min  Supply voltage:   Three phase four wire,380V/50Hz  Total power:   85.5KW   Max work piece:   1500mm×960mm   Min work piece:  300mm×300mm  Working thickness:  2.5～7.0mm  Water consumption:   20～32 L/min  Working process: Etching→Wind shearing→Recycle water washing→Running water washing→Wind shearing→Hot water drying→Check→ Acid washing→Wind shearing→Recycle water washing→Running water washing→Brushing→Medium pressure washing→ Running water washing→Wind shearing→Blot up→Hot air drying→Discharge.

Technical Data   Dimension:  7820mm×2300mm×2000mm   Working height   900mm  Working width:  610mm  Wheelbase:  28mm  35mm  48mm  70mm   Working speed:  2m/min  Supply voltage:   Three phase four wire,380V/50Hz  Total power:   41KW   Max work piece:   610mm×460mm   Min work piece:  150mm×150mm  Working thickness:  0.2～3.2mm  Water consumption:   8～12 L/min Features: 1.Adopt touch screen device and PLC control system , simple operation and more convenient  2.Various wheelbase of 28mm, 35mm 48mm 70mm are saitisfy for your different requirement, Special arrangement are very  fit for processing thin plate. 3.Spraying uniformly by special design nozzles, displayed and controlled individually   4.The control cabinet was above on the equipment, maintenance more convenience and security. 5.Imported frequency conversion device and pump. 6.The concentration of air exhaust and drainage, make appearance more clean and easy to installation 7.The etching accurate of line width can reach 0.04mm.  Working process: Feeding → Etching → Recycle water washing → Urban water washing → Absorb → Suck drying → Cool drying →  Hot drying → Discharge

Technical Data   Dimension:  15224mm×1800mm×2000mm   Working height   900mm  Working width:  650mm 740mm  Wheelbase:  28mm    48mm    Working speed:  1.0~2.0m/min  Supply voltage:   Three phase four wire,380V/50Hz  Total power:   42KW   Max work piece:   610mm×460mm  Working thickness:  0.1～3.2mm  Water consumption:   24～36 L/min Working process: Feeding → Clean whole holes  → Recycle water washing1,2,3 → Black Hole → Blot up → Drying → Conditioning → Recycle  water washing1,2,3 → Black Hole → Blot up → Drying → Check → Micro etching1 → Micro etching 2 → Recycle water  washing 1,2 → Anti-oxidation → Recycle water washing1,2 → Blot up  → Drying → Discharge.

Technical Data   Dimension:  7820mm×2300mm×2000mm   Working height   900mm  Working width:  650mm  Wheelbase:  28mm  35mm  48mm  70mm   Working speed:  2m/min  Supply voltage:   Three phase four wire,380V/50Hz  Total power:   41KW   Max work piece:   610mm×460mm   Min work piece:  150mm×150mm  Working thickness:  0.2～3.2mm  Water consumption:   8～12 L/min

1. Minimum Printing Board Bracing Wire:40mm×80mm  2. Maximum Printing Board Bracing Wire:350mm 3. Blade Dimension: Φ50mm×Φ25mm×2.5mm 4.Blade Speed:4 m/s 5.Convey Speed:6 m/min 6.Total Power:0.74KW 7. Outer Dimension:L690mm×W690mm×H1005mm  8. Cutting Thickness Range:0.6~3.0mm

1  Model ZL-l 2  Power supply AC38OV3Φ50HZ 0.5KVA  3  Size of machine L800 × W600 × 1240mm  4  Working height 6O0mm  5  Max working area 900mm  6  Max lifting height 410mm  7  Weight 130kg  ☆  Can design according to customer requirements
